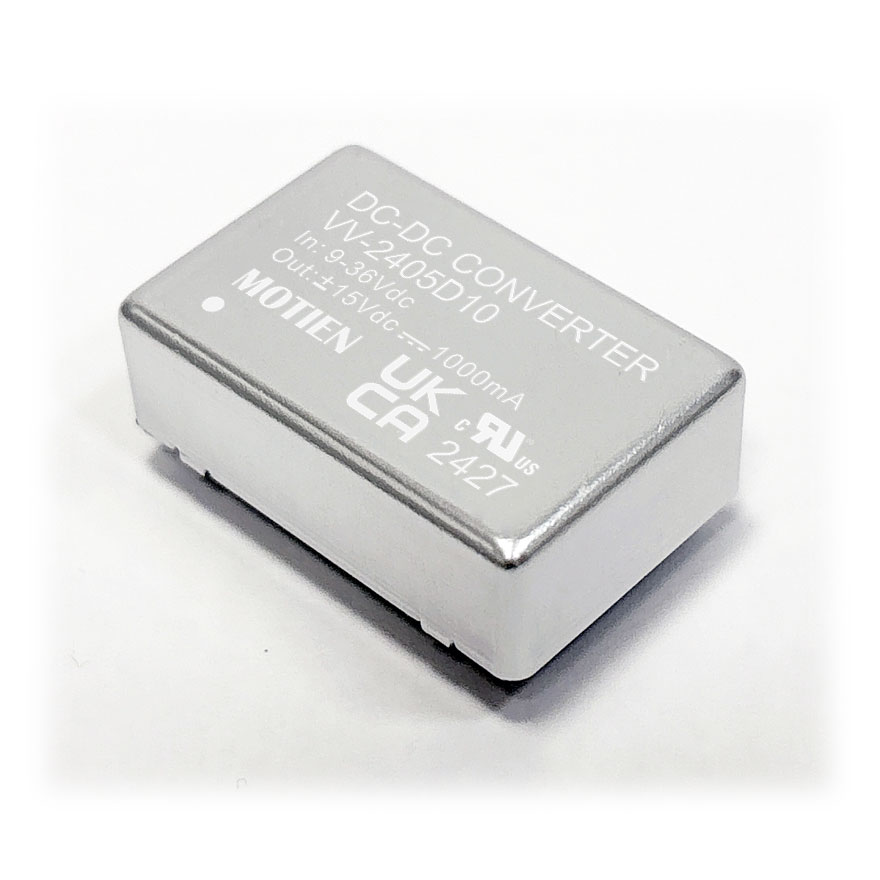

VV-10W 系列
10W 4:1 稳压单/双输出
VV-10W系列为高效率10W单 / 双输出直流对直流电源转换器。此系列为DIP 24PIN金属外壳包装、具有同步整流、极佳线变动率 / 负载变动率。使用不易燃树脂、输入电压为24、48 VDC、输出电压为3.3、5、12、15、±5、±12、±15 VDC、效率高达91%。
● 宽范围4:1输入
● 内部 SMD 构造
● 1600 VDC 隔离电压
● 效率高达 91%
● 操作温度范围 -40°C ~+100°C
● 连续短路保护
● 过电压保护
● 过载保护
● 软性启动
● 高功率密度 : 双排二十四脚10W输出
● 遥控开关装置
Download
| No. | Title | Download |
|---|---|---|
| 1 | VV-10W DATASHEET | |
| 2 | VV-10W CE_EN55032 55024 55035 | |
| 3 | VV-10W CB_IEC 60950-1 | |
| 4 | VV-10W CB_IEC 62368-1 | |
| 5 | VV-10W UL 60950-1 62368-1 | |
| 6 | VV SERIES RoHS | |
| 7 | VV-10W EU Doc | |
| 8 | VV-10W UK Doc |
| 型号 | 输出功率 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流 | 包装 |
|---|---|---|---|---|---|
| VV-243R3S10 | 8.91W | 9-36 | 3.3 | 2700 | DIP 24 |
| VV-2405S10 | 10W | 9-36 | 5 | 2000 | DIP 24 |
| VV-2412S10 | 10W | 9-36 | 12 | 833 | DIP 24 |
| VV-2415S10 | 10W | 9-36 | 15 | 667 | DIP 24 |
| VV-2405D10 | 10W | 9-36 | ±5 | ±1000 | DIP 24 |
| VV-2412D10 | 10W | 9-36 | ±12 | ±417 | DIP 24 |
| VV-2415D10 | 10W | 9-36 | ±15 | ±330 | DIP 24 |
| VV-483R3S10 | 8.91W | 18-75 | 3.3 | 2700 | DIP 24 |
| VV-4805S10 | 10W | 18-75 | 5 | 2000 | DIP 24 |
| VV-4812S10 | 10W | 18-75 | 12 | 833 | DIP 24 |
| VV-4815S10 | 10W | 18-75 | 15 | 667 | DIP 24 |
| VV-4805D10 | 10W | 18-75 | ±5 | ±1000 | DIP 24 |
| VV-4812D10 | 10W | 18-75 | ±12 | ±417 | DIP 24 |
| VV-4815D10 | 10W | 18-75 | ±15 | ±330 | DIP 24 |
