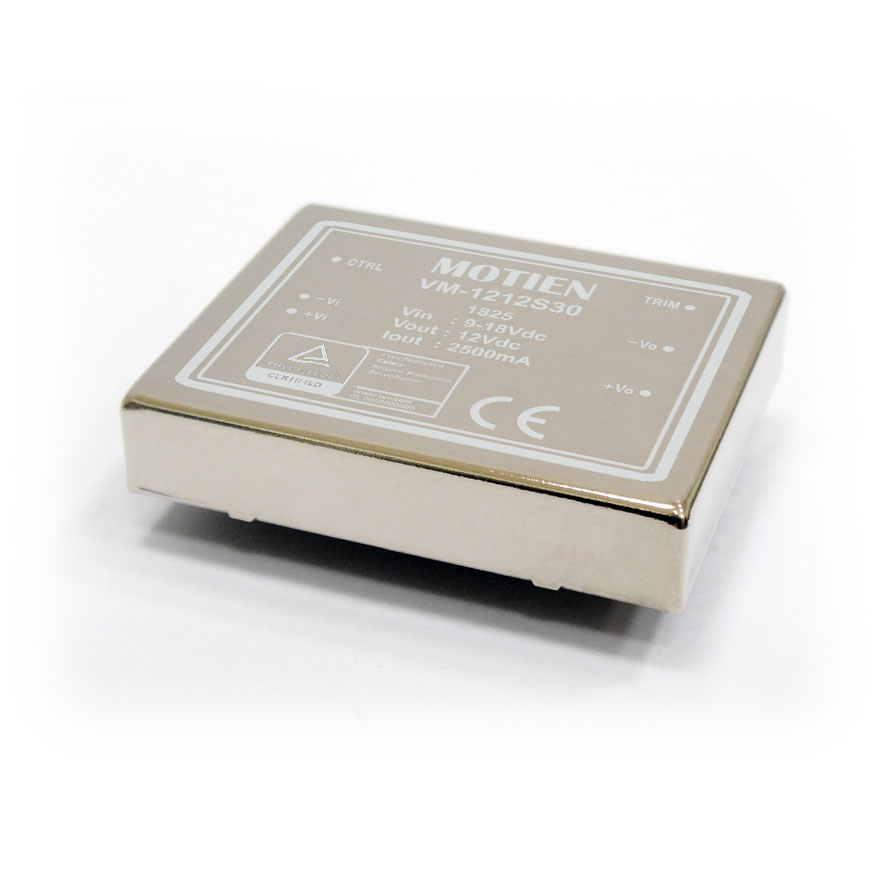

VM-25W 系列
30W 2:1 稳压单/双输出
VM系列是具成本效率的25W&30W单/双输出直流对直流电源转换器。VM-25W&30W 系列为金属2"x1.6"外壳包装，具备主动箝位技术, 连续短路保护,自动重启与高线变动率/负载变动率。使用不易燃树脂，输入电压12, 24, 48 Vdc.，输出电压3.3, 5, 12, 15, ±12, ±15 Vdc. ，效率高达91%，输出电压准确度最高可达±1%。
● 宽范围2:1输入
● 内部 SMD 构造
● 1500 VDC 隔离电压
● 效率高达 91%
● 操作温度范围 -40°C ~+85°C
● 输出电压可调
● 遥控开关装置 (CTRL)
● 连续短路保护
● 过电流保护
● 过电压保护
● 过温度保护
● 软性启动
● 可选配散热片
Download
| No. | Title | Download |
|---|---|---|
| 1 | VM-25W DATASHEET | |
| 2 | VM-25W CE_EN55032 55024 55035 | |
| 3 | VM-25W CB_IEC 62368-1 | |
| 4 | VM SERIES TÜV | |
| 5 | VM SERIES ROHS | |
| 6 | VM-25W EU Doc | |
| 7 | VM-25W UK Doc |
| 型号 | 输出功率 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流 | 包装 |
|---|---|---|---|---|---|
| VM-123R3S25 | 18W | 9-18 | 3.3 | 5500 | 2×1.6 |
| VM-1205S25 | 25W | 9-18 | 5 | 5000 | 2×1.6 |
| VM-243R3S25 | 18W | 18-36 | 3.3 | 5500 | 2×1.6 |
| VM-2405S25 | 25W | 18-36 | 5 | 5000 | 2×1.6 |
| VM-483R3S25 | 18W | 36-75 | 3.3 | 5500 | 2×1.6 |
| VM-4805S25 | 25W | 36-75 | 5 | 5000 | 2×1.6 |
