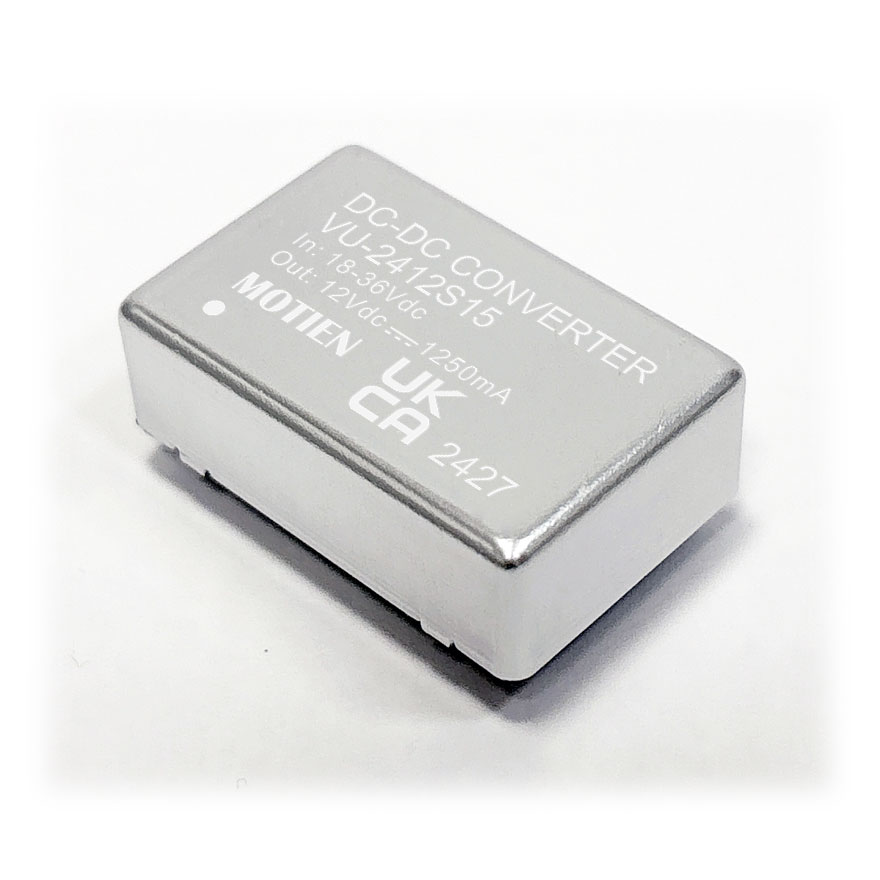

VU-15W 系列
15W 2:1 稳压单/双输出
VU系列为高效率15W单/双输出直流对直流电源转换器。VU-15W系列为DIP24金属外壳包装，具有同步整流,极佳线变动率 / 负载变动率。使用不易燃树脂，输入电压12,24,48 Vdc.，输出电压为3.3, 5.1, 12, 15, ±5, ±12, ±15 Vdc.，效率高达91%。
● 宽范围2:1输入
● 1600 VDC 隔离电压
● 效率高达 91%
● 操作温度范围 -40°C ~+85°C
● 无须最低负载
● 连续短路保护
● 过电压保护
● 过载保护
● 软性启动
● 高功率密度 : 双排二十四脚15W输出
● 遥控开关装置
● 无需外部组件即可符合EMC EN55032 Class A法规
Download
| No. | Title | Download |
|---|---|---|
| 1 | VU-15W DATASHEET | |
| 2 | VU-15W CE_EN55032 55024 55035 | |
| 3 | VU SERIES ROHS | |
| 4 | VU-15W EU Doc | |
| 5 | VU-15W UK Doc |
| 型号 | 输出功率 | 输入电压范围(VDC) | 输出电压(VDC) | 输出电流 | 包装 |
|---|---|---|---|---|---|
| VU-123R3S15 | 13.2W | 9-18 | 3.3 | 4000 | DIP 24 |
| VU-125R1S15 | 15W | 9-18 | 5.1 | 3000 | DIP 24 |
| VU-1212S15 | 15W | 9-18 | 12 | 1250 | DIP 24 |
| VU-1215S15 | 15W | 9-18 | 15 | 1000 | DIP 24 |
| VU-1205D15 | 15W | 9-18 | ±5 | ±1500 | DIP 24 |
| VU-1212D15 | 15W | 9-18 | ±12 | ±625 | DIP 24 |
| VU-1215D15 | 15W | 9-18 | ±15 | ±500 | DIP 24 |
| VU-243R3S15 | 13.2W | 18-36 | 3.3 | 4000 | DIP 24 |
| VU-245R1S15 | 15W | 18-36 | 5.1 | 3000 | DIP 24 |
| VU-2412S15 | 15W | 18-36 | 12 | 1250 | DIP 24 |
| VU-2415S15 | 15W | 18-36 | 15 | 1000 | DIP 24 |
| VU-2405D15 | 15W | 18-36 | ±5 | ±1500 | DIP 24 |
| VU-2412D15 | 15W | 18-36 | ±12 | ±625 | DIP 24 |
| VU-2415D15 | 15W | 18-36 | ±15 | ±500 | DIP 24 |
| VU-483R3S15 | 13.2W | 36-75 | 3.3 | 4000 | DIP 24 |
| VU-485R1S15 | 15W | 36-75 | 5.1 | 3000 | DIP 24 |
| VU-4812S15 | 15W | 36-75 | 12 | 1250 | DIP 24 |
| VU-4815S15 | 15W | 36-75 | 15 | 1000 | DIP 24 |
| VU-4805D15 | 15W | 36-75 | ±5 | ±1500 | DIP 24 |
| VU-4812D15 | 15W | 36-75 | ±12 | ±625 | DIP 24 |
| VU-4815D15 | 15W | 36-75 | ±15 | ±500 | DIP 24 |
